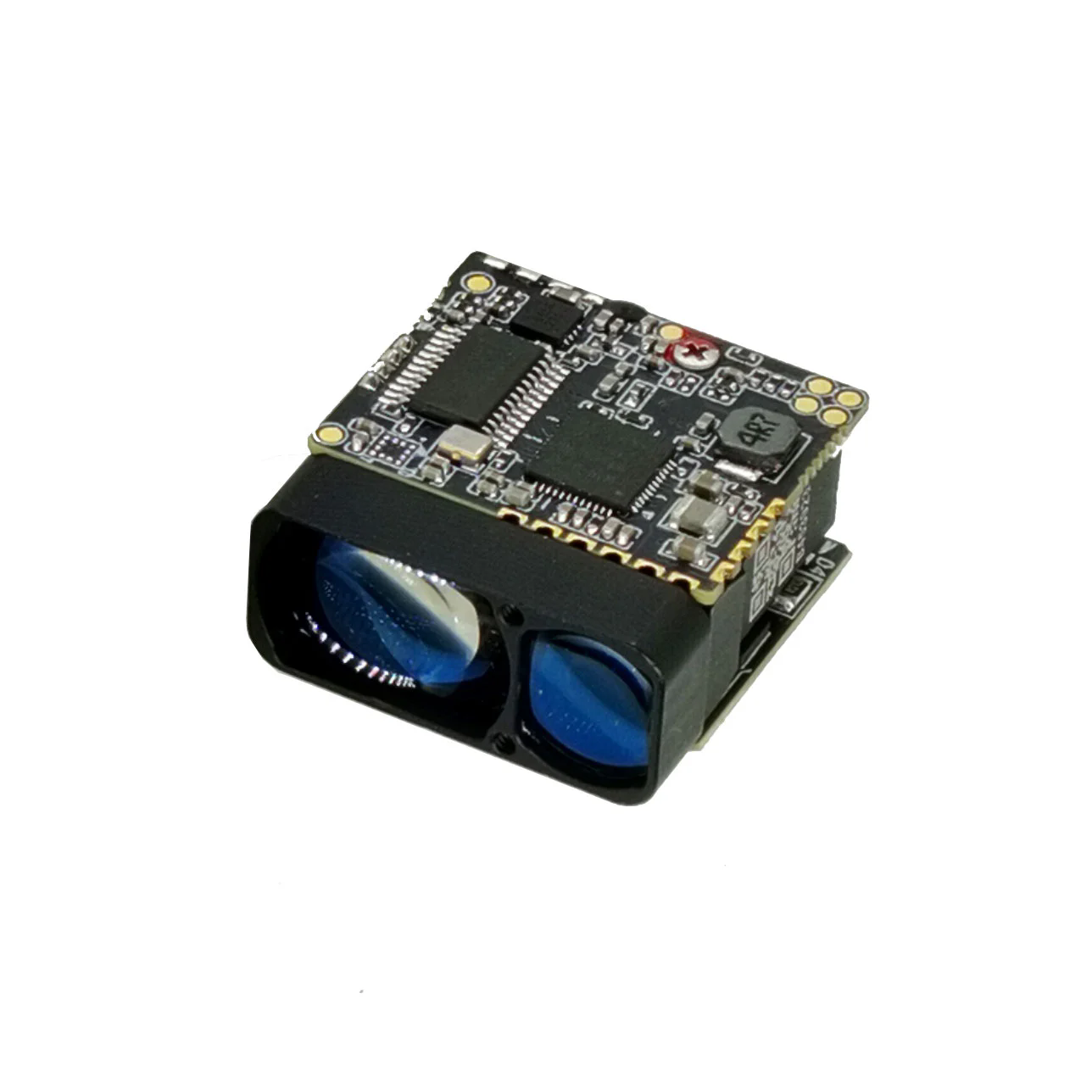

A ماژول LRF 905 نانومترییک جزء اصلی در سیستمهای اندازهگیری فاصله و فاصله لیزری معاصر است که به طور گسترده در اتوماسیون صنعتی، حملونقل هوشمند، نقشهبرداری در فضای باز و یکپارچهسازی الکترواپتیکی مورد استفاده قرار گرفته است. این مقاله یک تجزیه و تحلیل فنی جامع از ماژول LRF 905 نانومتری ارائه میکند و توضیح میدهد که چگونه کار میکند، کجا اعمال میشود، و چگونه مشخصات آن با نیازهای سیستم دنیای واقعی هماهنگ است. پارامترهای دقیق، توضیحات ساختاریافته و سوالات فنی رایج برای حمایت از ارزیابی مهندسی و تصمیمات تدارکاتی گنجانده شده است. بحث با بینش های عملی یکپارچه سازی و ارجاع نام تجاری به JioptiK برای همکاری فنی بیشتر به پایان می رسد.
یک ماژول LRF 905 نانومتری بر اساس اصل زمان پرواز (ToF) عمل می کند، جایی که یک پالس لیزری که در طول موج 905 نانومتر ساطع می شود به سمت هدف حرکت می کند، از سطح آن منعکس می شود و به گیرنده باز می گردد. ماژول فاصله را با اندازه گیری دقیق زمان سپری شده بین انتشار و دریافت محاسبه می کند.
طول موج 905 نانومتر در طیف مادون قرمز نزدیک قرار می گیرد و راندمان انتقال اتمسفر و در دسترس بودن اجزا را متعادل می کند. این طول موج به دلیل سازگاری با آشکارسازهای مبتنی بر سیلیکون و فناوری لیزر نیمه هادی ایجاد شده، به طور گسترده مورد استفاده قرار می گیرد.
یک ماژول LRF معمولی 905 نانومتری شامل یک فرستنده لیزر، اپتیک دریافت کننده، آشکارساز نور، مدار زمان بندی، واحد پردازش سیگنال و رابط ارتباطی است. این اجزا با هم، محدوده دقیق را تحت شرایط محیطی مختلف مانند مه، گرد و غبار و تغییر بازتاب امکان پذیر می کنند.
در سیستمهای عملی، ماژول بهعنوان یک واحد محدوده مستقل عمل میکند، و دادههای فاصله زمانی واقعی را برای محاسبه، تصمیمگیری یا تجسم بیشتر به کنترلکنندههای میزبان تحویل میدهد.
ارزیابی فنی یک ماژول LRF 905 نانومتری نیاز به درک روشنی از پارامترهای عملکرد اصلی آن دارد. این مشخصات تعیین کننده مناسب بودن برای کاربردهای خاص است، خواه اندازه گیری دقیق برد کوتاه یا تشخیص دوربرد در فضای باز.
در زیر یک نمای کلی تلفیقی از پارامترهای فنی نماینده برای یک ماژول LRF 905 نانومتری درجه صنعتی آورده شده است:
| پارامتر | مشخصات معمولی |
|---|---|
| طول موج لیزر | 905 نانومتر ± 5 نانومتر |
| محدوده اندازه گیری | 20 متر تا 3000 متر (بسته به بازتاب هدف) |
| دقت اندازه گیری | 0.5 ± متر تا 1 ± متر |
| رزولوشن برد | 0.1 متر |
| فرکانس تکرار پالس | 1 هرتز - 20 هرتز |
| واگرایی پرتو | < 1 mrad |
| ولتاژ عملیاتی | 5 ولت / 12 ولت DC |
| رابط ارتباطی | UART / RS232 / RS422 |
| دمای عملیاتی | -40 تا +60 درجه سانتی گراد |
این پارامترها به طور مستقیم بر عملکرد سطح سیستم تأثیر می گذارد. به عنوان مثال، واگرایی پرتو بر وضوح فضایی در فواصل طولانی تأثیر میگذارد، در حالی که فرکانس تکرار پالس، پاسخدهی بلادرنگ را در سناریوهای پویا تعیین میکند.
هنگام ارزیابی ماژولها، مهندسان اغلب پایداری در محدودههای دما، ثبات دادههای خروجی و سازگاری با زیرسیستمهای الکترواپتیکی موجود را در اولویت قرار میدهند.
ادغام یک ماژول LRF 905 نانومتری در صنعت متفاوت است، اما عموماً از شیوههای استاندارد طراحی نوری الکترونیکی پیروی میکند. این ماژول معمولاً در یک پلتفرم میزبان تعبیه شده است که مدیریت توان، پردازش داده ها و تراز مکانیکی را فراهم می کند.
دامنه های کاربردی رایج عبارتند از:
در سیستمهای حملونقل هوشمند، ماژولهای 905 نانومتری LRF برای تشخیص موانع، اعمال سرعت و تعیین موقعیت خودرو استفاده میشوند. پاسخ سریع و قابلیت دوربرد آنها از عملکرد قابل اعتماد در فضای باز پشتیبانی می کند.
در اتوماسیون صنعتی، ماژول اندازه گیری فاصله بدون تماس را برای جرثقیل ها، روباتیک و سیستم های جابجایی مواد امکان پذیر می کند و سایش مکانیکی را کاهش می دهد و ایمنی را بهبود می بخشد.
در محمولههای الکترواپتیکال، مانند سیستمهای نظارت یا هدفگیری، ماژول با سنسورهای تصویربرداری هماهنگ میشود تا دادههای برد دقیقی را که با خروجی بصری همتراز میشوند، ارائه دهد.
طراحان سیستم باید تراز نوری، سازگاری الکترومغناطیسی و اتلاف حرارتی را در طول ادغام در نظر بگیرند. کالیبراسیون مناسب تضمین میکند که فاصله اندازهگیری شده با محورهای نوری و چارچوبهای مرجع سیستم همسو میشود.
س: بازتاب هدف چگونه بر عملکرد محدوده تأثیر می گذارد؟
A: بازتابی هدف مستقیماً بر قدرت سیگنال برگشتی تأثیر می گذارد. سطوح با انعکاس بالا، فواصل تشخیص طولانی تری را امکان پذیر می کنند، در حالی که اهداف با بازتاب پایین یا پراکنده، برد موثر را کاهش می دهند و ممکن است به میانگین گیری سیگنال نیاز داشته باشند.
س: یک ماژول LRF 905 نانومتری در آب و هوای نامساعد چگونه عمل می کند؟
پاسخ: در حالی که طول موج های مادون قرمز نزدیک در مه، باران یا گرد و غبار کاهش می یابند، ماژول های 905 نانومتری عملکرد قابل اعتمادی را از طریق بهینه سازی انرژی پالس و الگوریتم های پردازش سیگنال حفظ می کنند.
س: ایمنی چشم در محدوده لیزر 905 نانومتری چگونه مدیریت می شود؟
A: ایمنی چشم از طریق مدت زمان پالس، نرخ تکرار و واگرایی پرتو کنترل می شود و از انطباق با استانداردهای بین المللی ایمنی لیزر در عین حفظ قابلیت برد موثر اطمینان حاصل می شود.
توسعه آینده ماژولهای 905 نانومتری LRF به دلیل تقاضا برای فشردگی، ادغام بالاتر و هوش سیگنال بهبود یافته است. پیشرفتها در لیزرهای نیمهرسانا و آشکارسازها به افزایش عملکرد و در عین حال کاهش مصرف انرژی ادامه میدهند.
روندهای نوظهور شامل ادغام دقیق تر با واحدهای پردازشی مجهز به هوش مصنوعی، امکان فیلتر کردن بلادرنگ، طبقه بندی اشیا و استراتژی های محدوده تطبیقی است. همجوشی چند حسگر، ترکیب داده های LRF با بینایی و حسگرهای اینرسی، در حال تبدیل شدن به استاندارد در سیستم عامل های پیشرفته است.
علیرغم ظهور طول موج های جایگزین، ماژول 905 نانومتری LRF به دلیل زنجیره تامین بالغ، آشنایی نظارتی و قابلیت اطمینان میدانی اثبات شده، یک انتخاب غالب باقی مانده است.
تولیدکنندگانی مانندJioptiKبه اصلاح طرحهای ماژول LRF 905 نانومتری برای مطابقت با استانداردهای صنعتی در حال تحول ادامه دهید، و راهحلهای مقیاسپذیر را برای کاربردهای تجاری و تخصصی ارائه میدهد.
برای یکپارچهسازان سیستم و توسعهدهندگان پروژه که به دنبال مشخصات دقیق، گزینههای سفارشیسازی یا مشاوره فنی در مورد ماژولهای 905 نانومتری LRF هستند، ارتباط مستقیم با JioptiK توصیه میشود.با ما تماس بگیریدبرای کشف اینکه چگونه راهحلهای محدوده مناسب میتوانند با الزامات عملیاتی خاص هماهنگ شوند.
برای اطلاعات بیشتر در مورد محصولات ما، لطفا با Jioptik تماس بگیرید.
