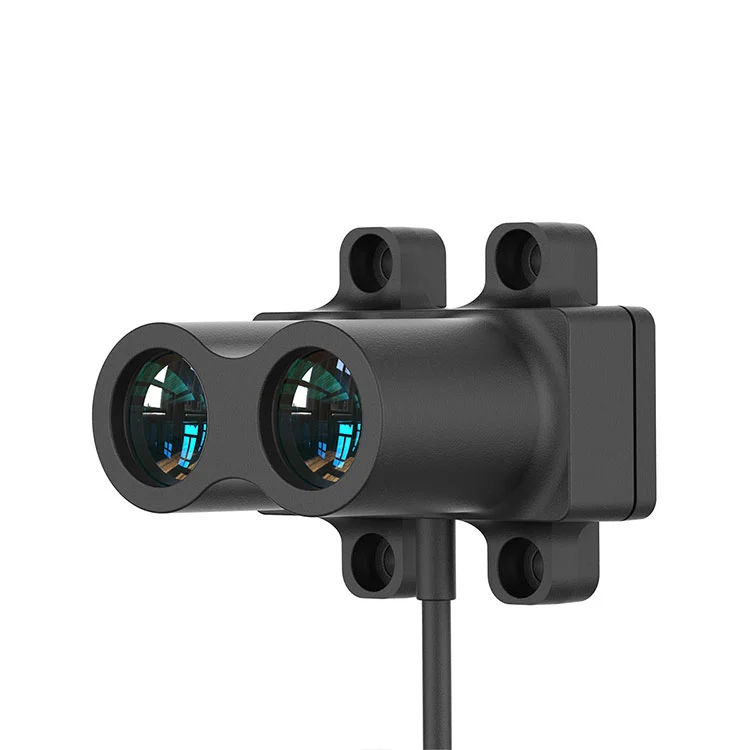

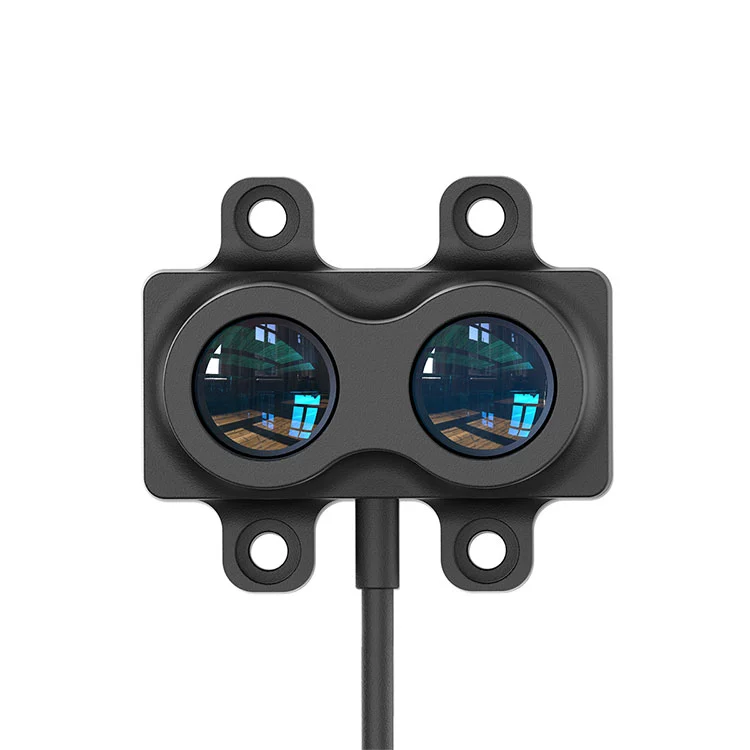

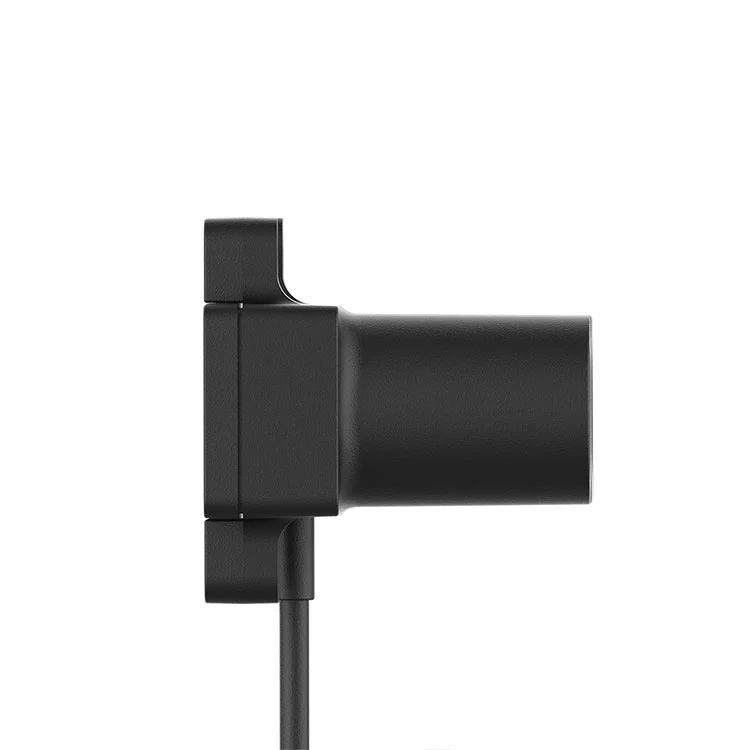

سنسور رادار لیزر STA-LR TOF RANGING RADAR ، اصل TOF پالس نوآورانه را اتخاذ می کند ، که می تواند در 5 دامنه و در 5 محدوده (20/40/60/180 متر) به دست آورد و کنترل دقت را در ± D * 0.5 ((90 ٪ بازتابی) انجام دهد ، با استفاده از نوسانات اندازه گیری <3cct
لنزهای رادار با دقت بالا سری STA-LR یک لنز شیشه ای روکش شده را برای بهبود انتقال ، دستیابی به روش واضح تر ، و سختی شیشه ای بالاتر ، مقاومت خراش ، مقاومت در برابر خوردگی و عمر گسترده خدمت می کند. ساخته شده در جبران دما ، اندازه گیری دقیق را در محدوده دمای عملیاتی -40 درجه سانتیگراد تا+70 درجه سانتیگراد امکان پذیر می کند.
| مدل محصول | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| عملکرد محصول | دامنه اندازه گیری | 20m@90 ٪ 7m@10 ٪ |
40m@90 ٪ 15m@10 ٪ |
60m@90 ٪ 24m@10 ٪ |
120m@90 ٪ 45m@10 ٪ |
180m@90 ٪ 60m@10 ٪ |
| فراوانی اندازه گیری | 1-2000 هرتز | |||||
| تکرارپذیری | ＜ 3cm （@＞ 50 ٪） ، 5cm 5cm （@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |||||
| دقت دامنه | 3cm （6m） ، 0.5 ± (6m ＞) | 5 سانتی متر （≤15m） ، 0.5 ± (15m ＞) | 5 سانتی متر （≤24m） ، 0.5 ± (24 میلیون پوند) | 5 سانتی متر （40m） ، 0.5 ± (40m) | ||
| وضوح دامنه | 1 سانتی متر | |||||
| کلاس حفاظت | IP65 | |||||
| مقاومت در برابر نور محیط | 100 کیلو | |||||
| پارامتر نوری | زاویه میدان | 47mard （2.7 ° | 39mard （2.2 °） | |||
| زاویه واگرایی پرتو لیزر | 34mard （1.9 درجه） | 3mard （0.17 ° | 9mard （0.5 ° | |||
| طول موج پرتو لیزر | 850 نیوتن متر | 905 نیوتن متر | ||||
| ایمنی چشم | کلاس I (IEC 60825 - 1: 2014) | |||||
| ارتباط رابط |
رابط ارتباطی | LVTTL/RS485/I/IIC | lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| رابط مکانیکی | پایانه های XH-4P (XHP-4) اتصالات کابل BMW پایانه های لوله ای (E0508) |
|||||
| مکانیکی پارامترهای الکتریکی |
ولتاژ عرضه | 5 ولت | 5V ، 12-28V | |||
| حداکثر مصرف برق | 160 مگاوات پوند | 200 مگاوات پوند | 250 مگاوات | |||
| دیگران | بعد کلی | 30*30*34mm | 40*40*45mm | |||
| دمای عملیاتی | -20 ℃ -70 | -40 ℃ -70 | ||||
| وزن | 20 گرم | 35 گرم | ||||
| طول خط | 35 سانتی متر | 40 سانتی متر | ||||
| توجه: دقت دامنه ، وضوح دامنه ، دقت تکرار و غیره ، همه تحت شرایط بازتاب پراکنده 25 in در داخل خانه مورد آزمایش قرار گرفتند (بازتاب 90 ٪). تغییرات در شرایط ممکن است منجر به تغییرات در نتایج اندازه گیری شود. | ||||||
لیزر با دقت بالا سری LR دارای 11 رابط و 3 اتصال دهنده برای انتخاب است.
11 نوع رابط
startory دسته ارتباطات: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
class کلاس آنالوگ: PWM/4-20mA
● نوع سوئیچ: I0 (3. 3V)/I0 (NPN)/IO (PNP)

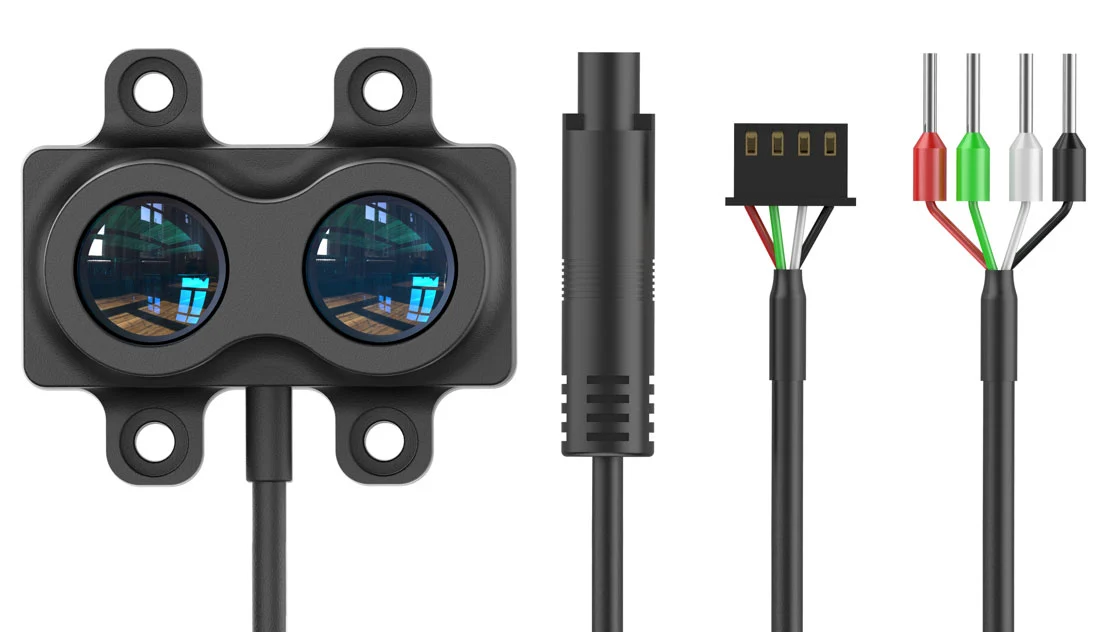

3 نوع اتصالات
● اتصال دهنده XH-4P (پیش فرض): یک کانکتور که به طور گسترده توسط مهندسان الکترونیکی استفاده می شود.
connector کابل کابل BMW (سفارشی): IP67 ضد گرد و غبار و ضد آب در کانکتور ، آسان برای وصل کردن و جدا کردن آن.
● ترمینال لوله (مدل: E0508): یک نوع ترمینال سیم کشی به طور گسترده در تجهیزات اتوماسیون.
رادار لیزر سری LR از فناوری بهبود یافته DETOF استفاده می کند ، و مزایای استفاده از روش سنتی پالس TOF را در حالی که با امضای قبل از کارخانه ترکیب می شود ، باعث ایجاد دقت و سرعت تعادل سری LRXX می شود و عملکرد خوبی در خارج از منزل دارد.
برای اطلاعات بیشتر در مورد محصولات ما، لطفا با Jioptik تماس بگیرید.
