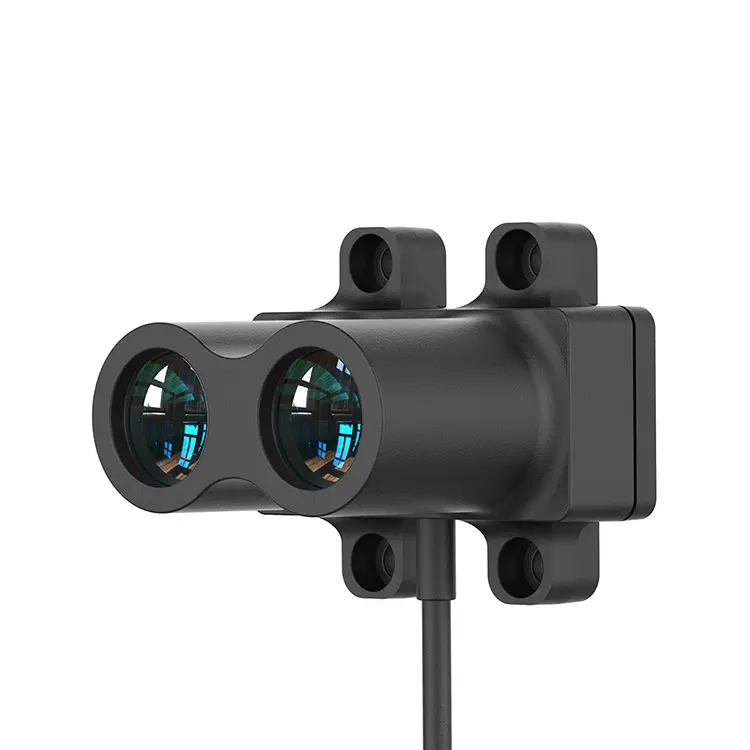

TOF RANGE LIDARفاصله هدف اندازه گیری شده را با اندازه گیری مستقیم اختلاف زمان بین انتشار و دریافت امواج الکترومغناطیسی محاسبه می کند. این فناوری به طور گسترده ای در Lidar مورد استفاده قرار می گیرد و از ویژگی های با دقت بالا و عملکرد در زمان واقعی قوی برخوردار است.
اصل تصویربرداری Lidar را می توان خلاصه کرد: انتشار نور به یک میدان دید خاص (FOV) از طریق فرستنده لیزر ، و استفاده از گیرنده برای ضبط اطلاعات منعکس شده توسط این چراغ ها در محدوده. بر اساس داده های مشخص و به دست آمده از نور ساطع شده و منعکس شده ، سیستم می تواند به طور مستقیم خواص مختلفی از نقطه بازتاب مانند سرعت ، فاصله ، ارتفاع و شدت بازتاب را محاسبه یا استخراج کند.
این داده ها برای برنامه های بعدی بسیار مهم هستند زیرا می توانند اندازه گیری دقیق و موقعیت یابی را برای کارهای مختلف ارائه دهند. در عین حال ، اصل کار LiDAR همچنین شامل انواع فناوری ها از جمله DTOF (اندازه گیری مستقیم زمان پرواز نور) و ITOF (اندازه گیری غیرمستقیم زمان پرواز نور با اندازه گیری تغییر فاز) است که در کنار هم از دقت و کارآیی بالای LIDAR اطمینان می دهند. علاوه بر این ، LIDAR همچنین به انواع اجزای کلیدی مانند دیودهای لیزر پالس (PLDS) ، فوتودیودهای بهمن (APD) و دیودهای بهمن تک فوتون (SPAD) متکی است ، که در کنار هم سیستم های انتقال دهنده و دریافت لیدر را تشکیل می دهند.
در لیزر مبتنی بر فاز ، به منظور حل تضاد بین فاصله و دقت اندازه گیری نامشخص ، فرکانس تعدیل لیزر متعدد در همان سیستم اندازه گیری وجود دارد. در یک اندازه گیری واحد ، از مقیاس های فرکانس چندگانه برای اندازه گیری فاصله یکسان استفاده می شود ، و سپس نتایج برای به دست آوردن فاصله نهایی ذوب می شوند. درTOF RANGE LIDARاصل مبتنی بر اصل مبتنی بر فاز از مدولاسیون فرکانس های مختلف است.
منبع نور طرح مدولاسیون پالس با توجه به پالس های موج مربع تعدیل می شود. هر پیکسل در انتهای دریافت ، از یک واحد حساسیت زا تشکیل شده است که می تواند نور حادثه را به جریان تبدیل کند. واحد Photosensitive به چندین سوئیچ تبدیل با فرکانس بالا متصل است که جریان را به خازن های مختلفی که می توانند شارژ را ذخیره کنند هدایت می کند.
منبع نور لیزر روشن می شود تا یک پالس سبک منتشر شود و سپس آن را خاموش کند. در همان زمان ، واحد کنترل در انتهای دریافت ، شاتر الکترونیکی را باز و بسته می کند. شارژ دریافت شده توسط انتهای دریافت در عنصر Photosensitive ذخیره می شود. سپس واحد کنترل برای بار دوم برق را روشن و خاموش می کند. این بار شاتر بعداً باز می شود ، همزمان با خاموش شدن منبع نور. هزینه تازه دریافت شده نیز ذخیره می شود.
TOF RANGE LIDAR، یک رادار مبتنی بر فناوری زمان پرواز (TOF) ، بر اساس اصل اصلی اندازه گیری دقیق اختلاف زمان بین انتشار و دریافت امواج الکترومغناطیسی است. از طریق این اختلاف زمانی ، رادار می تواند فاصله دقیق شیء هدف را محاسبه کند. این فناوری نه تنها در رادار لیزر مورد استفاده قرار می گیرد ، بلکه به دلیل دقت بالا و عملکرد قوی در زمان واقعی ، در بسیاری از زمینه ها نیز نقش مهمی ایفا می کند.
