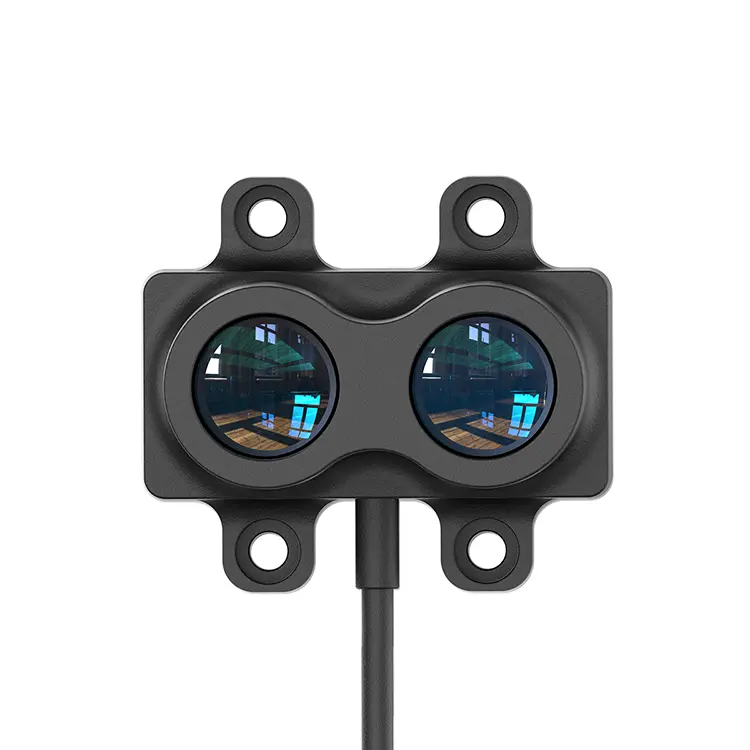

STA-LR-B40M LASER TOF Sensor Radar Sensor یک لیزر رادار با کمترین مقرون به صرفه است که بر اساس DETOF به طور قابل توجهی به روز شده و بهینه سازی شده است. دامنه متغیر آن می تواند تا 40 متر برسد ، با یک سیستم نوری کارآمدتر و طراحی مدار بهینه. ضمن اطمینان از عملکرد بالاتری ، عملکرد بسیار خوبی را در نقاط کور و مصرف برق نیز نشان می دهد. با به روزرسانی و بهینه سازی الگوریتم ها ، عملکرد خطا در محیط های مختلف نیز به میزان قابل توجهی بهبود یافته است.
لیزر رادار با دقت بالا STA-LR-B40 با استفاده از لنزهای رادار با روکش ، لنز شیشه ای روکش شده را برای بهبود انتقال ، دستیابی به روش واضح تر و دارای سختی شیشه ای بالاتر ، مقاومت خراش ، مقاومت در برابر خوردگی و عمر گسترده خدمت می کند. ساخته شده در جبران دما ، اندازه گیری دقیق را در محدوده دمای عملیاتی -40 درجه سانتیگراد تا+70 درجه سانتیگراد امکان پذیر می کند. می توان به طور گسترده ای در مزارع مانند کنترل ارتفاع وسیله نقلیه هوایی بدون سرنشین ، حمل و نقل هوشمند ، پارکینگ های هوشمند و کشاورزی هوشمند استفاده کرد.
| مدل محصول | STA-LR-B40 | |
| عملکرد محصول | دامنه اندازه گیری | 40m@90 ٪ ؛ 15m@10 ٪ |
| فراوانی اندازه گیری | 1-2000 هرتز | |
| تکرارپذیری | ＜ 3cm （@＞ 50 ٪） ، 5cm 5cm （@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |
| دقت دامنه | 5 سانتی متر （≤15m） ، 0.5 ± (15m ＞) | |
| وضوح دامنه | 1 سانتی متر | |
| کلاس حفاظت | IP65 | |
| مقاومت در برابر نور محیط | 100 کیلو | |
| پارامتر نوری | زاویه میدان | 39mard （2.2 °） |
| زاویه واگرایی پرتو لیزر | 3mard （0.17 ° | |
| طول موج پرتو لیزر | 905 نیوتن متر | |
| ایمنی چشم | کلاس I (IEC 60825 - 1: 2014) | |
| ارتباط رابط |
رابط ارتباطی | lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| رابط مکانیکی | پایانه های XH-4P (XHP-4) اتصالات کابل BMW پایانه های لوله ای (E0508) |
|
| مکانیکی پارامترهای الکتریکی |
ولتاژ عرضه | 5V ، 12-28V |
| حداکثر مصرف برق | 200 مگاوات پوند | |
| دیگران | بعد کلی | 40*40*45mm |
| دمای عملیاتی | -40 ℃ -70 | |
| وزن | 35 گرم | |
| طول خط | 40 سانتی متر | |
| توجه: دقت دامنه ، وضوح دامنه ، دقت تکرار و غیره ، همه تحت شرایط بازتاب پراکنده 25 in در داخل خانه مورد آزمایش قرار گرفتند (بازتاب 90 ٪). تغییرات در شرایط ممکن است منجر به تغییرات در نتایج اندازه گیری شود. | ||
لیزر با دقت بالا سری LR دارای 11 رابط و 3 اتصال دهنده برای انتخاب است.
11 نوع رابط
startory دسته ارتباطات: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
class کلاس آنالوگ: PWM/4-20mA
● نوع سوئیچ: I0 (3. 3V)/I0 (NPN)/IO (PNP)

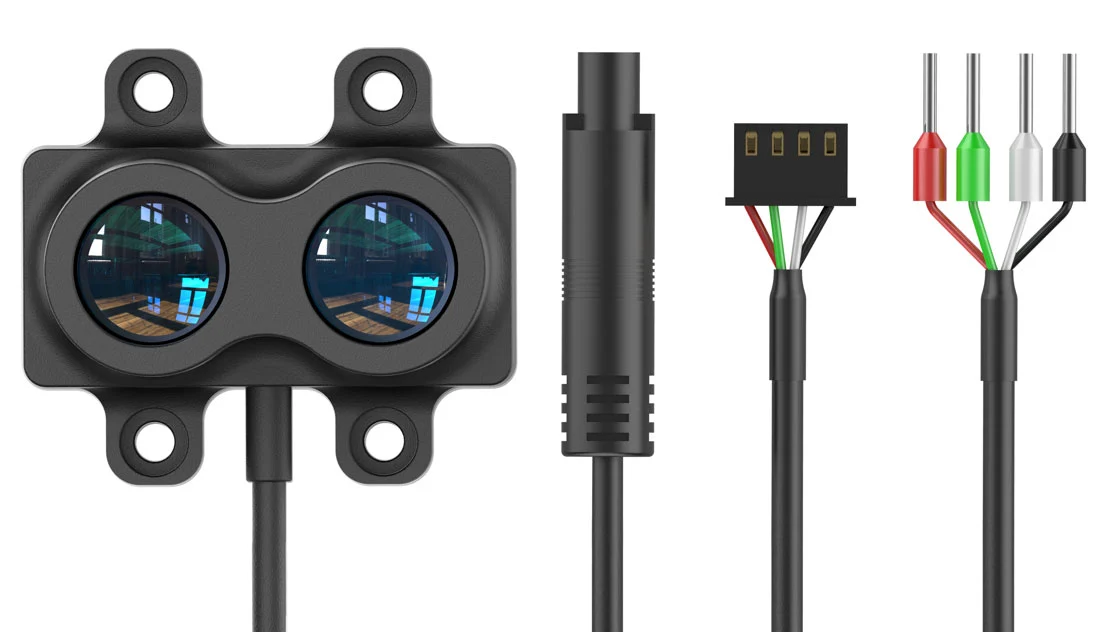

3 نوع اتصالات
● اتصال دهنده XH-4P (پیش فرض): یک کانکتور که به طور گسترده توسط مهندسان الکترونیکی استفاده می شود.
connector کابل کابل BMW (سفارشی): IP67 ضد گرد و غبار و ضد آب در کانکتور ، آسان برای وصل کردن و جدا کردن آن.
● ترمینال لوله (مدل: E0508): یک نوع ترمینال سیم کشی به طور گسترده در تجهیزات اتوماسیون.

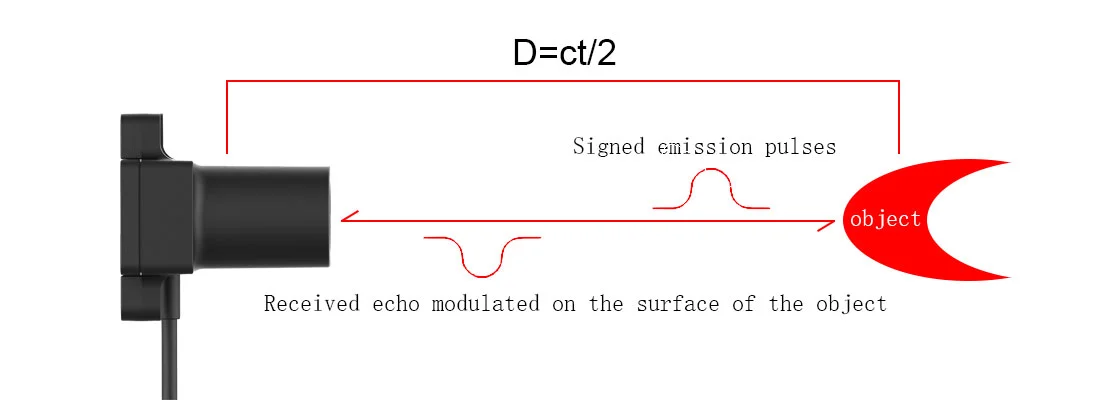

رادار لیزر سری LR از فناوری بهبود یافته DETOF استفاده می کند ، و مزایای استفاده از روش سنتی پالس TOF را در حالی که با امضای قبل از کارخانه ترکیب می شود ، باعث ایجاد دقت و سرعت تعادل سری LRXX می شود و عملکرد خوبی در خارج از منزل دارد.
برای اطلاعات بیشتر در مورد محصولات ما، لطفا با Jioptik تماس بگیرید.
