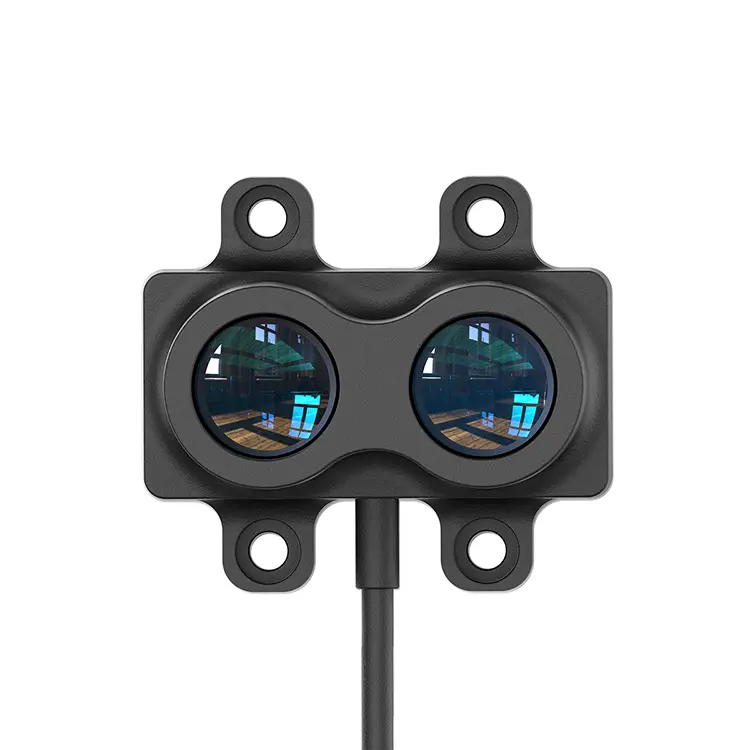

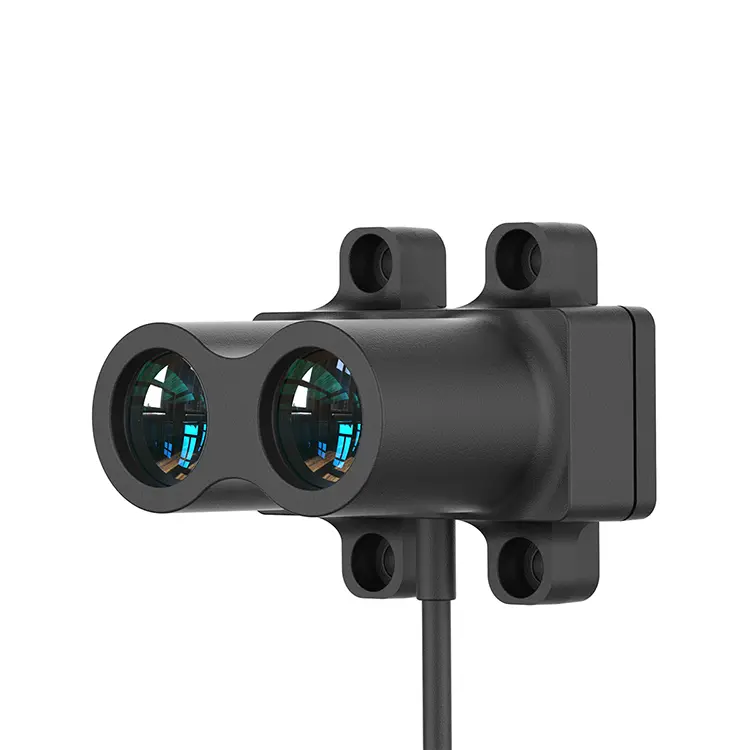

STA-LR-A20M LASER TOF Sensor Radar Sensor یک لیزر با دامنه کوتاه مقرون به صرفه است که سنسور رادار اعم از رادار است که بر اساس DETOF به طور قابل توجهی به روز شده و بهینه سازی شده است. دامنه آن می تواند تا 20 متر برسد ، با یک سیستم نوری کارآمدتر و طراحی مدار بهینه. ضمن اطمینان از عملکرد بالاتری ، عملکرد بسیار خوبی را در نقاط کور و مصرف برق نیز نشان می دهد. با به روزرسانی و بهینه سازی الگوریتم ها ، عملکرد خطا در محیط های مختلف نیز به میزان قابل توجهی بهبود یافته است.
لیزر رادار با دقت بالا STA-LR-A20 با استفاده از لنزهای رادار دارای لنز شیشه ای روکش شده برای بهبود انتقال ، دستیابی به واضح تر و سختی شیشه ای بالاتر ، مقاومت در برابر خراش ، مقاومت در برابر خوردگی و عمر گسترده خدمت می کند. ساخته شده در جبران دما ، اندازه گیری دقیق را در محدوده دمای عملیاتی -40 درجه سانتیگراد تا+70 درجه سانتیگراد امکان پذیر می کند. می توان به طور گسترده ای در مزارع مانند کنترل ارتفاع وسیله نقلیه هوایی بدون سرنشین ، حمل و نقل هوشمند ، پارکینگ های هوشمند و کشاورزی هوشمند استفاده کرد.
| مدل محصول | STA-LR-A20 | |
| عملکرد محصول | دامنه اندازه گیری | 20m@90 ٪ ؛ 7m@10 ٪ |
| فراوانی اندازه گیری | 1-2000 هرتز | |
| تکرارپذیری | ＜ 3cm （@＞ 50 ٪） ، 5cm 5cm （@15 ٪ -50 ٪） ، 7cm （@＜ 15 ٪） | |
| دقت دامنه | 3cm （6m） ، 0.5 ± (6m ＞) | |
| وضوح دامنه | 1 سانتی متر | |
| کلاس حفاظت | IP65 | |
| مقاومت در برابر نور محیط | 100 کیلو | |
| پارامتر نوری | زاویه میدان | 47mard （2.7 ° |
| زاویه واگرایی پرتو لیزر | 34mard （1.9 درجه） | |
| طول موج پرتو لیزر | 850 نیوتن متر | |
| ایمنی چشم | کلاس I (IEC 60825 - 1: 2014) | |
| ارتباط رابط |
رابط ارتباطی | LVTTL/RS485/I/IIC |
| رابط مکانیکی | پایانه های XH-4P (XHP-4) اتصالات کابل BMW پایانه های لوله ای (E0508) |
|
| مکانیکی پارامترهای الکتریکی |
ولتاژ عرضه | 5 ولت |
| حداکثر مصرف برق | 160 مگاوات پوند | |
| دیگران | بعد کلی | 30*30*34mm |
| دمای عملیاتی | -20 ℃ -70 | |
| وزن | 20 گرم | |
| طول خط | 35 سانتی متر | |
| توجه: دقت دامنه ، وضوح دامنه ، دقت تکرار و غیره ، همه تحت شرایط بازتاب پراکنده 25 in در داخل خانه مورد آزمایش قرار گرفتند (بازتاب 90 ٪). تغییرات در شرایط ممکن است منجر به تغییرات در نتایج اندازه گیری شود. | ||
لیزر با دقت بالا سری LR دارای 6 رابط و 3 اتصال دهنده است.
6 نوع رابط
stration kategory kategory: lvttl/iic/rs485 (modbus)
● نوع سوئیچ: I0 (3. 3V)/I0 (NPN)/IO (PNP)

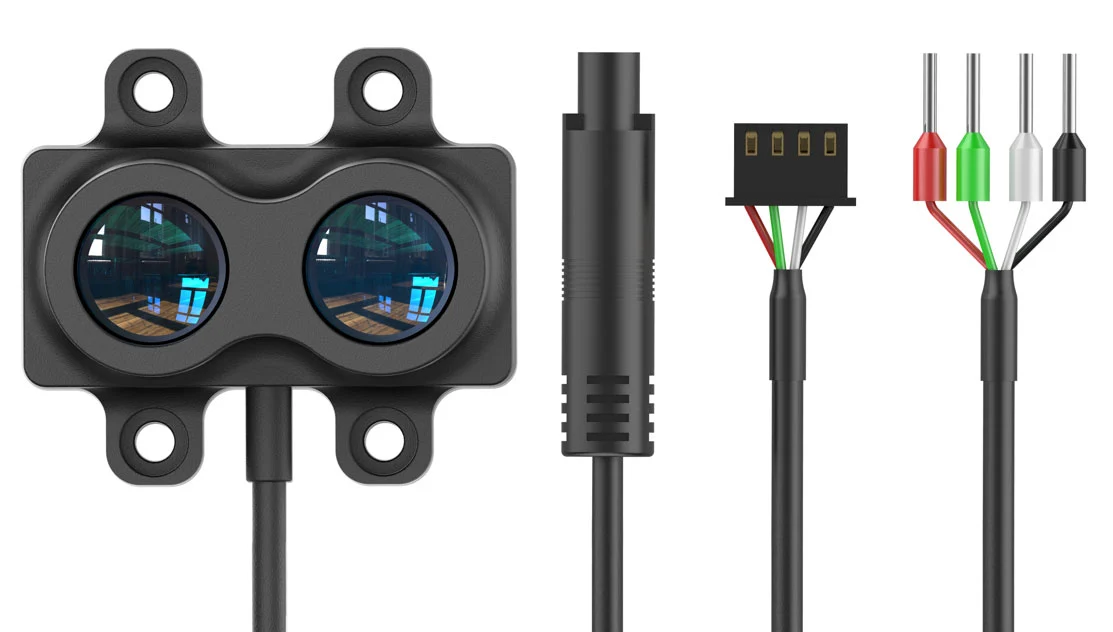

3 نوع اتصالات
● اتصال دهنده XH-4P (پیش فرض): یک کانکتور که به طور گسترده توسط مهندسان الکترونیکی استفاده می شود.
connector کابل کابل BMW (سفارشی): IP67 ضد گرد و غبار و ضد آب در کانکتور ، آسان برای وصل کردن و جدا کردن آن.
● ترمینال لوله (مدل: E0508): یک نوع ترمینال سیم کشی به طور گسترده در تجهیزات اتوماسیون.

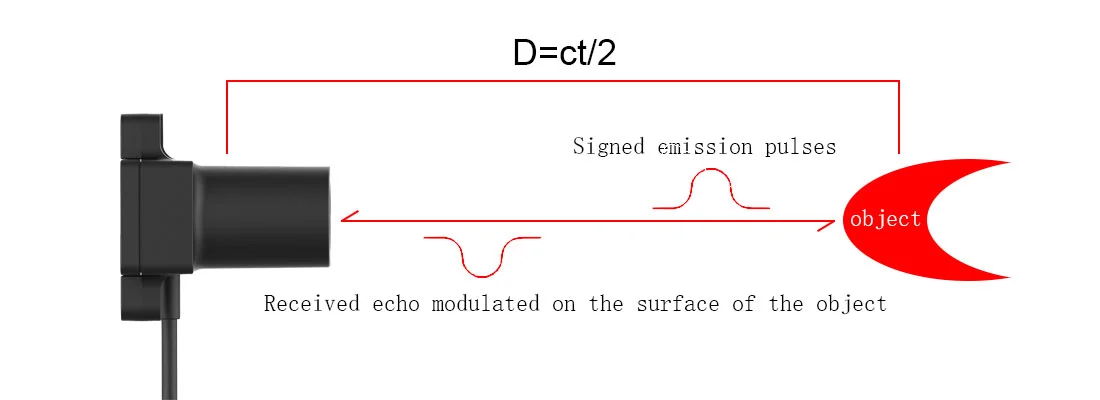

رادار لیزر سری LR از فناوری بهبود یافته DETOF استفاده می کند ، و مزایای استفاده از روش سنتی پالس TOF را در حالی که با امضای قبل از کارخانه ترکیب می شود ، باعث ایجاد دقت و سرعت تعادل سری LRXX می شود و عملکرد خوبی در خارج از منزل دارد.
